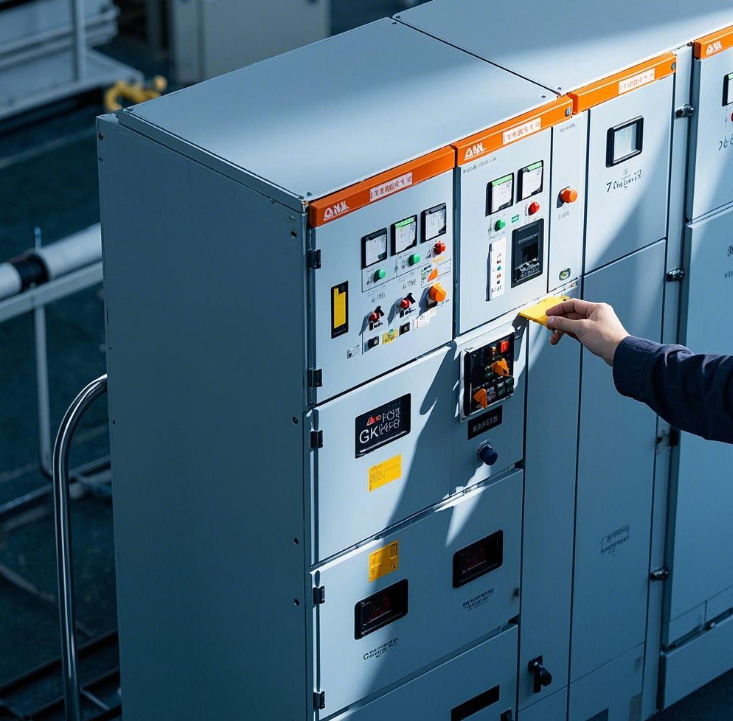

低GCK壓抽屜式配電柜
產品簡介
GCK系列低壓抽屜式配電柜，適用于交流50Hz，額定工作電壓380V-660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，他包含動力
訂購熱線：0354-2029555 13546340555
產品介紹
GCK系列低壓抽屜式配電柜，適用于交流50Hz，額定工作電壓380V-660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，他包含動力中心（PC）和電動機控制中心（MCC）之功能，滿足工礦企業、高層建筑、機場、醫院等供配電及動力控制之用。本款低壓抽屜式配電柜結構新穎、緊湊、布置合理、具有操作可靠、維護方便、運行穩定等良好性能。
產品詳情：
【商品名稱】低壓抽屜式配電柜GCK 【防護等級】IP40
【安裝形式】室內安裝 【額定電流】1000A
【質量許可】CCC產品認證 【額定電壓】AC 380V
【產品顏色】多色可選 【分段能力】X
【產品規格】請參考下方圖片 【產品貨期】20個工作日內
【執行標準】IEC604391-1 GB251.1-2005【產品包裝】木箱包裝
【保質期限】兩年（可延長質保） 【送貨方式】貨車送貨到現場
產品特點：
1、所有功能單元采用柜外旋轉式操作機構，與門板沒有閉鎖裝置，操作安全可靠
2、受電柜、饋電柜均由上下進出線通道、滿足工程需要
3、柜內所有零部件采用鍍鋅處理，接地保護可靠，通用性強，標準化程度高
4、受電主開關具有三段保護功能，避免越級跳閘
5、新增1/2抽屜單元大刀把機構及轉接單元附件
6、GCK-2Z智能系列可運用總線技術實現智能化配電、控制、監控與無故障運行的功能
概述：
GCK系列低壓抽屜式配電柜，適用于交流50Hz，額定工作電壓380V-660V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，他包含動力中心（PC）和電動機控制中心（MCC）之功能，滿足工礦企業、高層建筑、機場、醫院等供配電及動力控制之用。本款低壓抽屜式配電柜結構新穎、緊湊、布置合理、具有操作可靠、維護方便、運行穩定等良好性能。
使用環境條件
1、周圍空氣溫度：上限+40℃，下限-10℃。
2、海拔：≤2000m（若超過海拔2000m訂貨時應說明）。
3、周圍相對濕度：日平均值≤95%，月平均值≤90%。
4、周圍空氣：沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。
5、無經常性劇烈震動或常年腐蝕場所。
結構特點
GCK框架采用壓筋(模數E=25mm)組裝而成,框架全部構件都經過鍍鋅處理,零部件的組裝全部用自攻鎖緊螺釘或高強度六角螺釘緊固,各個零部件的尺寸均實行模數化,從而保證了各零件的通用性、互換性、再按需要加上門、檔板、隔板、抽屜、安裝梁等零件，組裝成品后有美觀、牢固、質量好等優點。柜體分成母線室、功能單元室、電纜室三個相互隔離區間，可防止事故擴散和便于帶電維修。
功能單元（抽屜單元）
1、抽屜層高的模數為200mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A
2、每臺MCC柜最多能安裝9個一單元抽屜或18個1/2單元的抽屜。
3、隔室的門板由主開關的操作機構與抽屜進行機械連鎖，主開關在合閘位置時，抽屜不能抽出。
4、主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置，可安全地進行電器設備的維修。
5、功能單元背面具有主電路進出機構，具有三位置功能，操作簡單可靠。
6、抽屜單元采用旋轉式推進機構，具有三位置功能，操作簡單可靠。
7、抽屜隔室中采用新型一次進行線罩，抽屜抽出后使之隔室內不會觸及垂直母線。

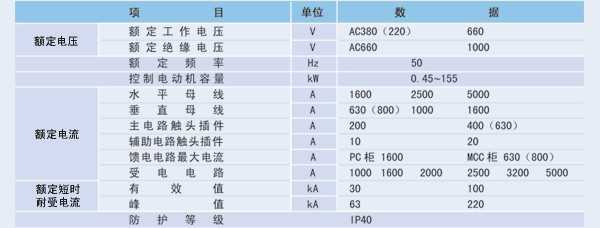

技術參數

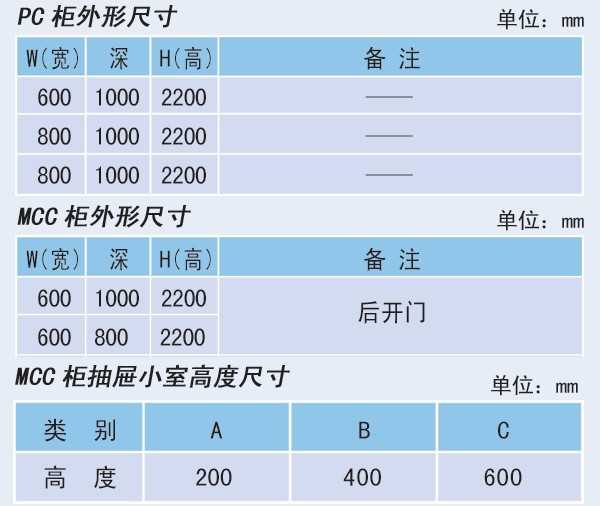

參考尺寸
訂貨須知
1、注明進出線方向，進出線規格及對應的數量。
2、安裝尺寸部分可參照上方的圖片外形及安裝舉例
3、抽屜式配電柜/開關柜一般情況下，用戶必須提供配電電氣系統圖。
錦泰昌電氣向使用方鄭重承諾：
1,抽屜式配電柜供貨為最近生產的按合同要求的產品，技術先進，質量優良，設計、材料和工藝無缺陷和差錯。
2,本公司對售出產品實行免費技術服務和定期回訪，征集用戶反饋信息，以便更好地為用戶服務。
3,有專業的技術工程師24小時為你服務，為你解答各種問題，解決你使用過程中的后顧之憂。
4,讓用戶花最少的錢，買到最實惠的產品。質量保證！工藝先進 歡迎來電咨詢
